Устройство перегрузочное мобильное (УПМ)



УПМ предназначено для подъёма\опускания и пе­ремещения груза при строительно-монтажных, ремонт­ных и погрузочно-разгрузочных работах на площадках, не оборудованных несущими конструкциями для креп­ления грузоподъёмных механизмов и на складах в от­сутствии стационарной грузоподъёмной техники и авто­погрузчиков. Используется в закрытых помещениях и на открытом воздухе.

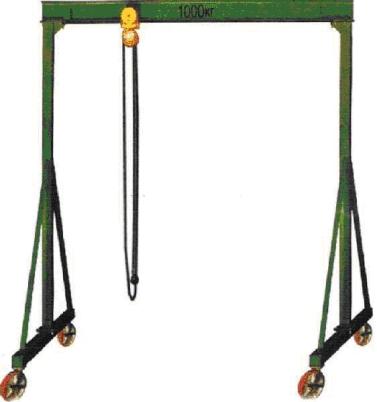

УПМ имеет четыре самоориентирующихся колеса, обеспечивающих работу в условиях ограниченного про­странства. Конструкция крана позволяет производить быстрый его монтаж.

Устройство состоит из тали, балки пролётной, балок опорных, стоек, укосин, колес поворот­ных с тормозом, кото­рые крепятся между собой стандартными крепежными изделия­ми.



Пролётная балка представляет собой двутавровую балку с приварными фланцами для крепления её к стойкам. Опорные бал­ки и стойки выполнены из профиля квадратно­го сечения (или сваре­ны из швеллеров) с приваренными флан­цами.

Рабочим органом устройства является таль ручная цепная ТРШБп -1,0 тн, сведения о которой можно найти в соответствующем разделе сайта.



 Технические характеристики

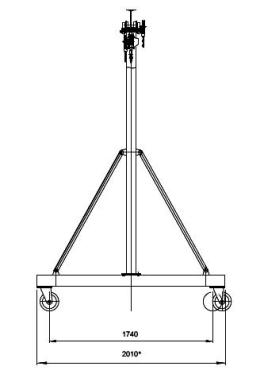

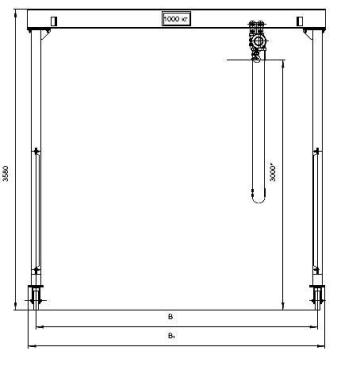

 Параметры  Обозначение на чертеже  Данные типовых изготавливаемых кра­нов
 Грузоподъемность, тн    1,0
 Высота подъема, м    3,0
 Максимальное  горизонтальное перемещение, мм    2380  3380  4380  5380
 Ширина пролета, м  В  3,0  4,0  5,0  6,0
 Длина крана, мм  В1  3180  4180  5180  6180
 Номер профиля балки (двутавр)    №20  №20  №24  №24
 Масса крана, кг    300  320  375  405
 Тип колес    Полноповоротные, с тормозом - 2, без тормоза - 2
