Таль передвижная ручная ТРШАК/ТРШБК

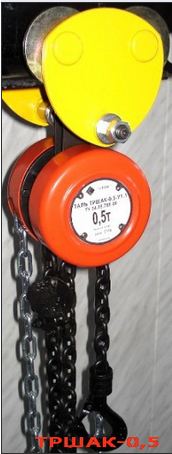

Таль передвижная ручная ТРШАК
Таль передвижная ручная ТРШБК
Таль передвижная ручная ТРШАК/ТРШБК
Тали ручные передвижные шестерённые цепные типа ТРШАК/ТРШБК предназначены для подъёма, удержания в поднятом положении и опускания груза, а также для перемещения груза по подвесному пути двутаврового профиля в режиме не выше группы режима 1М по ГОСТ 25835.
Тали передвижные ручные ТРШАК и ТРШБК используются при строительно-монтажных работах, производстве погрузочно-разгрузочных, ремонтных и иных работ в различных отраслях.
Передвижные ручные тали ТРШАК и ТРШБК могут эксплуатироваться как в помещении, так и на открытом воздухе. Эксплуатация передвижных талей разрешается при температуре окружающей среды не ниже минус 40 град С.
Ручные тали передвижные должны подвешиваться исключительно на двутавровые балки, номера которых указаны в паспорте на изделие (номера балок справочно приведены в таблице ниже). Величина максимального уклона подвесного пути должна составлять не более 3-х миллиметров на 1 метр пути. Требования по величине минимального радиуса закругления подвесного пути для талей ТРШАК/ТРШБК также указаны в таблице ниже.
Передвижные тали ручные ТРШБК-1,0 ; ТРШБК-2,0 ; ТРШБК-3,2 и ТРШБК-5,0 интегрированы с кошками типа Б (с приводом механизма передвижения на кошке ручной). Таль ручная шестеренная передвижная ТРШАК-0,5 интегрирована с кошкой типа А (без привода механизма передвижения на кошке).

Технические характеристики тали ТРШАК/ТРШБК

Грузоподъемность, т/ колич. ветвей цепи
Высота подъема, м, не более
Диаметр грузовой цепи, мм
Тяговое усилие, даН, не более

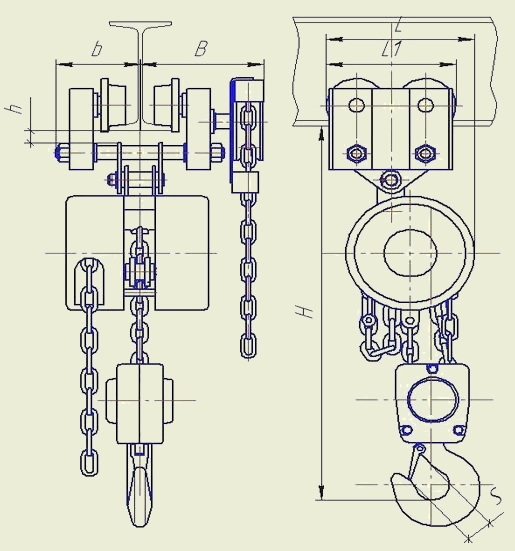

Габаритные размеры, мм
Номер двутавр. балки
Масса тали, кг
Радиус подвесного пути, м, не менее
H
L
S
ГОСТ 8239
ГОСТ 19425
0,5/1
3,0; 6,0; 9,0; 12,0
6х18
26
315
185
28
14, 16, 18, 20, 22, 24
18М, 24М
16
1,0
1,0/1
6х18
36
340
200
28
16, 18, 20, 22, 24, 27
18М, 24М, 30М, 36М
27
1,0
2,0/2
6х18
37
415
280
36
20, 22, 24, 27, 30
24М, 30М, 36М
38
1,6
3,2/2
8х24
41
520
360
38
22, 24, 27, 33, 36
24М, 30М, 36М, 45М
59
2,0
5,0/2
10х30
44
650
-
46
20, 22, 24, 27, 30, 36
24М, 30М, 36М, 45М
96
2,0




Таль передвижная ручная ТРШАМ/ТРШБМ

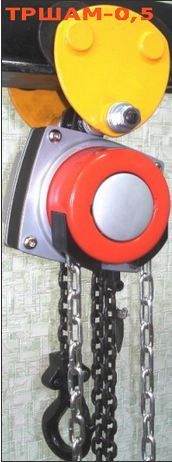

Таль передвижная ручная ТРШАМ

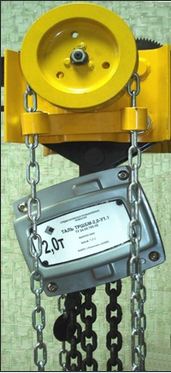

Таль передвижная ручная ТРШБМ
Таль передвижная ручная ТРШАМ/ТРШБМ
Передвижные тали ручные шестерённые типа ТРШАМ/ТРШБМ (с поворотным кожухом тяговой цепи) - тали нового типа, с большим разнообразием возможностей применения. Предназначены для подъёма, удержания в поднятом положении и опускания груза, а также для перемещения груза по подвесному пути двутаврового профиля в режиме не выше группы режима 1М по ГОСТ 25835.
Тали ручные шестеренные передвижные ТРШАМ/ТРШБМ могут быть использованы при строительно-монтажных работах, производстве ремонтных и погрузочно-разгрузочных работ в различных отраслях.
Передвижные тали ручные шестеренные ТРШАМ/ТРШБМ должны подвешиваться только на двутавровые балки, номера которых указаны в паспорте (справочно - в таблице ниже), с выполнением требований по величине максимального уклона (не более 3 мм на 1 метр пути) и минимального радиуса закругления подвесного пути.
Тали цепные ручные передвижные ТРШАМ/ТРШБМ могут эксплуатироваться как в закрытом помещении, так и на открытом воздухе. Разрешается эксплуатация тали при температуре окружающей среды не ниже минус 40 град С.
Передвижная таль ручная ТРШАМ-0,5 интегрирована с кошкой типа А (без привода механизма передвижения). Передвижные тали цепные ручные ТРШБМ интегрированы с кошками типа Б (с приводом механизма передвижения).

Технические характеристики тали ТРШАМ/ТРШБМ

Грузоподъемность, т/ колич. ветвей цепи
Высота подъема, м, не более
Диаметр грузовой цепи, мм
Тяговое усилие, даН, не более

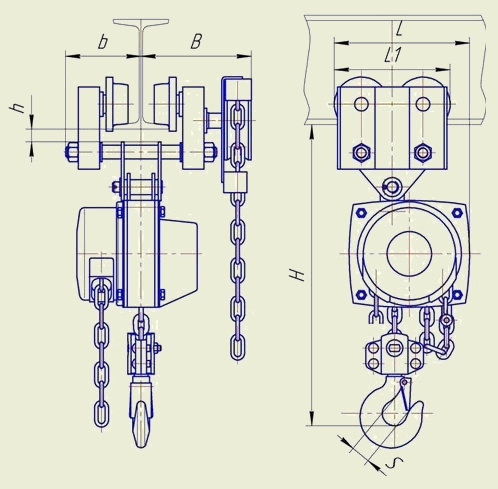

Габаритные размеры, мм
Номер двутавр. балки
Масса тали, кг
Радиус подвесного пути, м, не менее
H
L
S
ГОСТ 8239
ГОСТ 19425
0,5/1
3,0; 6,0; 9,0; 12,0
5х15
21
390
185
28
14, 16, 18, 20, 22, 24
18М, 24М
16
1,0
1,0/1
6х18
30
440
200
28
16, 18, 20, 22, 24, 27
18М, 24М, 30М, 36М
30
1,0
2,0/1
8х24
32
460
280
36
20, 22, 24, 27, 30
24М, 30М, 36М
42
1,6
3,2/1
10х30
41
540
360
38
22, 24, 27, 33, 36
24М, 30М, 36М, 45М
64
2,0
5,0/1
10х30
34
715
315
47
24, 27, 30, 33, 36
30М, 36М, 45М
88
2,0
