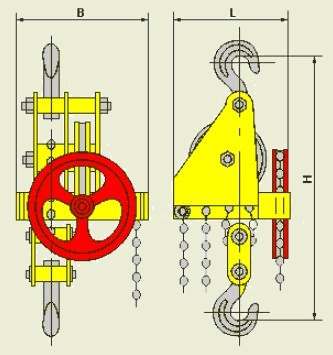

Таль ручная червячная стационарная ТРЧС

Тали предназначены для подъема грузов при производстве различных ремонтных, монтажных и других работ. Они могут быть подвешены стационарно или на передвижную кошку, когда есть необходимость в горизонтальном перемещении поднимаемых грузов.

Технические характеристики

Наименование параметра		Грузоподъемность, т
		1,0	3,2	5,0	8,0
Высота подъема, м		3,0; 6,0; 9,0; 12,0
Размеры габаритные, мм, не более
H		450	830	950	1200
B		270	300	350	440
L		180	280	360	460
Применяемые цепи
Грузовые	Круглозвенные калиброванные высокопрочные ТУ 14-178-255-00, ТУ 4173-001-79746949-2007	1-В-6х19	1-В-9х27	1-В-9х27	8-10х30
Тяговые	Круглозвенные калиброванные нормальной прочности ТУ 14-178-255-00	1-Н-6х19
Тяговое усилие подъема, кг		35	65	75	75
Масса, кг, не более		19-46	51-96	82-128	186-243

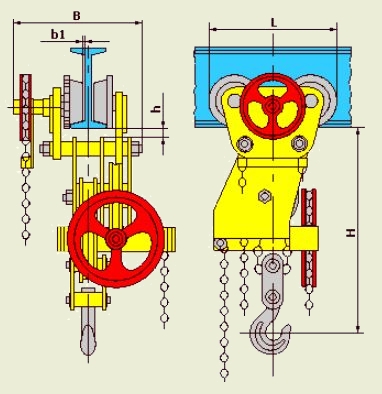

Таль ручная червячная передвижная ТРЧП

Тали предназначены для подъема и передвижения груза по подвесному монорельсовому пути двутаврового профиля при производстве ремонтных, монтажных, строительных и других работ. Тали применяются в качестве механизма подъема и механизма передвижения груза для ручного однобалочного крана.

Технические характеристики

Наименование параметра		Грузоподъемность, т
		1,0	3,2	5,0	8,0
Высота подъема, м		3,0; 6,0; 9,0; 12,0
Размеры габаритные, мм, не более
H		400	700	850	980
L		220	295	355	480
B		320	430	520	620
h		10	12	16	16
b		10	12	16	13
Радиус закругления пути, м		1,2	2,0	2,5	3,0
Применяемые цепи
Грузовые	Круглозвенные калиброванные высокопрочные ТУ 14-178-255-00, ТУ 4173-001-79746949-2007	1-В-6х19	1-В-9х27	1-В-9х27	8-10х30
Тяговые	Круглозвенные калиброванные нормальной прочности ТУ 14-178-255-00	1-Н-6х19
Тяговое усилие подъема/передвижения, кг		35/10	65/18	75/20	75/25
Масса, кг, не более		33-73	66-125	128-188	278-350
Монорельсовый путь (№ двутавровых балок ГОСТ 8239-89, ГОСТ 19425-74)		16; 18 24М-36М	22-45 24М-45М	30-55 30М-45М	45М
